Как контролировать проскальзывание двигателя с контактными кольцами
Как надежный поставщик двигателей с контактными кольцами я понимаю важность эффективного контроля скольжения в этих двигателях. Двигатели с фазным ротором, также известные как двигатели с фазным ротором, широко используются в различных отраслях промышленности благодаря своим уникальным характеристикам, таким как высокий пусковой момент и регулируемая скорость. Однако контроль скольжения двигателя с контактными кольцами имеет решающее значение для оптимизации его производительности, эффективности и надежности. В этом сообщении блога я поделюсь некоторыми идеями о том, как контролировать проскальзывание двигателя с контактными кольцами.
Понимание проскальзывания в двигателях с контактными кольцами
Прежде чем углубляться в методы контроля скольжения, важно понять, что такое скольжение в контексте двигателей с контактными кольцами. Скольжение определяется как разница между синхронной скоростью вращающегося магнитного поля и фактической скоростью ротора. Он выражается в процентах и рассчитывается по следующей формуле:
[Скольжение (%)=\frac{N_s - N_r}{N_s}\times100]
Где:
- (N_s) — синхронная скорость двигателя (в оборотах в минуту, об/мин), которая определяется частотой источника питания и количеством полюсов двигателя.
- (N_r) — фактическая скорость ротора (в об/мин).
Определенная величина скольжения необходима двигателю для создания крутящего момента. При запуске скольжение составляет 100% (ротор неподвижен), а по мере разгона двигателя скольжение уменьшается. Однако чрезмерное проскальзывание может привести к снижению эффективности, увеличению энергопотребления и перегреву. Таким образом, контроль скольжения необходим для поддержания оптимальной производительности двигателя.
Методы управления скольжением в двигателях с контактными кольцами
1. Контроль сопротивления
Одним из наиболее распространенных методов управления скольжением двигателя с контактными кольцами является регулировка внешнего сопротивления, подключенного к цепи ротора. За счет увеличения внешнего сопротивления ток ротора уменьшается, что, в свою очередь, уменьшает крутящий момент, развиваемый двигателем. Это приводит к увеличению скольжения и снижению скорости двигателя. И наоборот, при уменьшении внешнего сопротивления ток ротора увеличивается, что приводит к увеличению крутящего момента, уменьшению скольжения и увеличению скорости.
Управление сопротивлением может быть достигнуто с использованием различных типов резисторов, таких как жидкостные реостаты, металлические резисторы или резисторы на основе тиристоров. Жидкостные реостаты — это регулируемые резисторы, в которых для изменения сопротивления используется жидкий электролит. Они обычно используются в устройствах с высокой мощностью из-за их способности выдерживать большие силы тока. Металлические резисторы — это постоянные или регулируемые резисторы, изготовленные из металлических сплавов, которые подходят для приложений средней мощности. В резисторах на основе тиристоров тиристоры используются для управления потоком тока через резистор, что позволяет точно контролировать сопротивление.

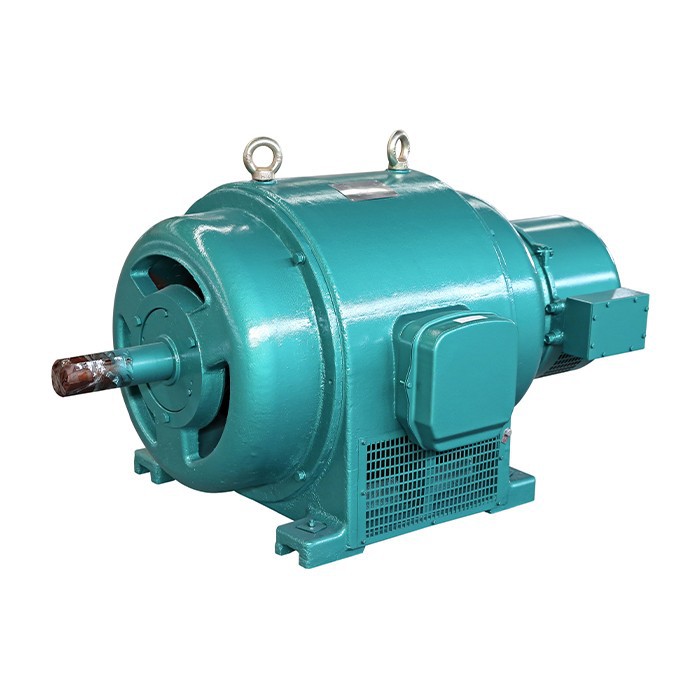

Например, вДвигатель прокатного стана JR /YRQ, контроль сопротивления можно использовать для регулировки скорости и крутящего момента двигателя в соответствии с требованиями прокатного стана. За счет увеличения внешнего сопротивления при пуске двигатель может развивать высокий пусковой момент, необходимый для преодоления инерции валков мельницы. Как только двигатель достигнет определенной скорости, внешнее сопротивление можно постепенно уменьшать, чтобы увеличить скорость и эффективность двигателя.
2. Контроль напряжения
Другой метод управления скольжением двигателя с контактными кольцами заключается в регулировании напряжения, подаваемого на обмотку статора. При уменьшении напряжения снижается напряженность магнитного поля в статоре, что, в свою очередь, уменьшает крутящий момент, развиваемый двигателем. Это приводит к увеличению скольжения и снижению скорости двигателя. И наоборот, при увеличении напряжения напряженность магнитного поля увеличивается, что приводит к увеличению крутящего момента, уменьшению скольжения и увеличению скорости.
Управление напряжением может быть достигнуто с использованием различных типов регуляторов напряжения, таких как автотрансформаторы, трансформаторы переменного напряжения или полупроводниковые регуляторы напряжения. Автотрансформаторы — это однообмоточные трансформаторы, которые можно использовать для изменения напряжения, подаваемого на двигатель. Они просты и экономичны, но имеют ограниченный диапазон регулировки напряжения. Трансформаторы переменного напряжения аналогичны автотрансформаторам, но имеют более широкий диапазон регулировки напряжения. В твердотельных регуляторах напряжения используются полупроводниковые устройства, такие как тиристоры или транзисторы, для управления потоком тока через двигатель, что позволяет точно контролировать напряжение.
Например, вДвигатель среднего размера с фазным ротором мощностью 155 кВтРегулирование напряжения можно использовать для регулировки скорости и крутящего момента двигателя в соответствии с требованиями нагрузки. Снижая напряжение в условиях небольшой нагрузки, двигатель может работать на более низкой скорости и потреблять меньше энергии. Когда нагрузка увеличивается, напряжение можно увеличить, чтобы увеличить скорость и крутящий момент двигателя.
3. Регулировка частоты
Регулирование частоты — это более совершенный метод управления скольжением двигателя с контактными кольцами. Регулируя частоту источника питания, можно изменить синхронную скорость двигателя, что, в свою очередь, влияет на скольжение и скорость двигателя. При увеличении частоты увеличивается синхронная скорость, что приводит к уменьшению скольжения и увеличению скорости двигателя. И наоборот, при уменьшении частоты синхронная скорость уменьшается, что приводит к увеличению скольжения и снижению скорости двигателя.
Регулирование частоты может быть достигнуто с помощью преобразователей частоты (ЧРП). ЧРП — это электронные устройства, которые могут преобразовывать источник питания переменного тока с фиксированной частотой в источник питания переменного тока с переменной частотой. Они используют силовую электронику, такую как инверторы и выпрямители, для управления частотой и напряжением питания, подаваемого на двигатель. ЧРП обеспечивают точный контроль скорости и крутящего момента двигателя, а также экономию энергии и повышение производительности двигателя.
ВДвигатель высокого напряжения 6кв 900квтРегулирование частоты с помощью ЧРП может дать значительные преимущества. Он обеспечивает плавное и точное управление скоростью в широком диапазоне, что важно для применений, требующих работы с переменной скоростью, таких как конвейерные системы, насосы и вентиляторы. Кроме того, ЧРП могут снизить пусковой ток двигателя, что помогает защитить двигатель и электрическую систему от повреждений.
Преимущества контроля скольжения в двигателях с контактными кольцами
Управление проскальзыванием двигателя с контактными кольцами дает ряд преимуществ, в том числе:
- Повышенная эффективность:Уменьшая скольжение, двигатель может работать ближе к своей синхронной скорости, что приводит к повышению эффективности и снижению энергопотребления. Это может привести к значительной экономии средств на протяжении всего срока службы двигателя.
- Повышенная производительность:Точный контроль проскальзывания позволяет лучше регулировать скорость и крутящий момент двигателя, что улучшает общую производительность двигателя и оборудования, которым он управляет. Это может привести к увеличению производительности и сокращению времени простоя.
- Увеличенный срок службы двигателя:Контроль скольжения помогает снизить нагрузку на компоненты двигателя, такие как обмотки, подшипники и щетки. Это может продлить срок службы двигателя и снизить требования к техническому обслуживанию.
- Повышенная гибкость:Методы управления скольжением, такие как контроль сопротивления, контроль напряжения и контроль частоты, обеспечивают гибкость в регулировании скорости и крутящего момента двигателя в соответствии с конкретными требованиями применения. Это позволяет использовать двигатель в широком диапазоне применений.
Заключение
Контроль проскальзывания двигателя с контактными кольцами необходим для оптимизации его производительности, эффективности и надежности. Используя такие методы, как контроль сопротивления, контроль напряжения и контроль частоты, скольжение двигателя можно регулировать в соответствии с конкретными требованиями применения. Как поставщик двигателей с контактными кольцами, мы предлагаем широкий ассортимент двигателей с контактными кольцами и сопутствующих аксессуаров, а также техническую поддержку и опыт в области контроля скольжения. Если вы заинтересованы в получении дополнительной информации о нашей продукции или вам нужна помощь в управлении скольжением в ваших двигателях с контактными кольцами, пожалуйста, не стесняйтесь обращаться к нам для приобретения и дальнейшего обсуждения.
Ссылки
- Основы электромашин, Стивен Дж. Чепмен.
- Справочник по электродвигателям, Ирвинг Л. Косов.
