Как поставщик крупных синхронных двигателей, я понимаю критическую важность проектирования надежной системы защиты для этих мощных машин. Большие синхронные двигатели широко используются в различных промышленных применениях, таких как выработка электроэнергии, нефть и газ и добыча полезных ископаемых. Эти двигатели часто являются сердцем промышленного процесса, и любой сбой может привести к значительному времени простоя, финансовых потерям и даже угрозам безопасности. Поэтому хорошо разработанная система защиты необходима для обеспечения непрерывной и безопасной работы крупных синхронных двигателей.
Понимание основ больших синхронных двигателей
Прежде чем углубляться в проектирование системы защиты, крайне важно иметь твердое понимание больших синхронных двигателей. Эти двигатели работают с постоянной скоростью, которая синхронизируется с частотой источника питания. Они известны своей высокой эффективностью, возможностями коррекции коэффициента мощности и способностью обрабатывать тяжелые нагрузки.

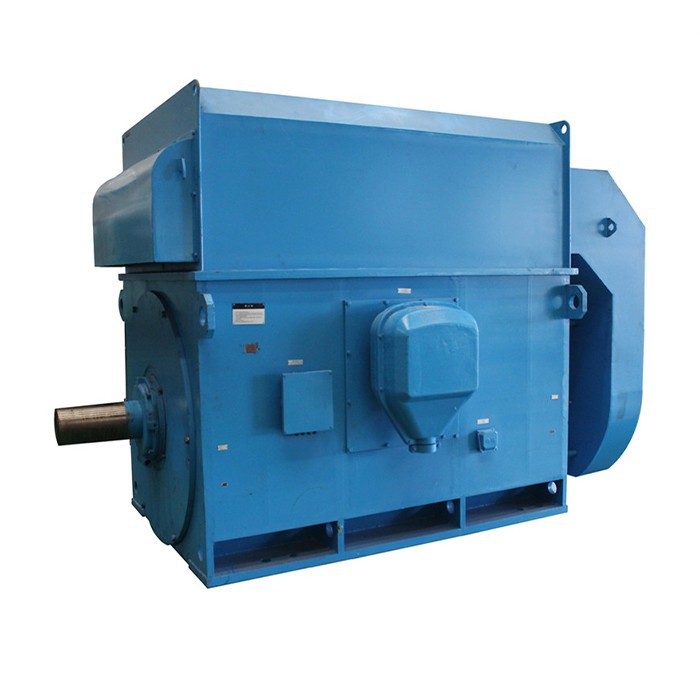

Мы предлагаем множество больших синхронных двигателей, включаяTK Series 6 кВ синхронный мотор,Синхронный мотор серии TDMKиTyckk Series постоянный магнитный синхронный мотор ACПолем Каждая из этих моделей имеет свои уникальные функции и приложения, но все они разделяют потребность в надежной защите.
Распространенные недостатки в больших синхронных двигателях
Есть несколько распространенных разломов, которые могут возникнуть в больших синхронных двигателях, и понимание их является первым шагом в разработке эффективной системы защиты.
Перегрузка
Сверхцелю может быть вызвана короткими - цепями, перегрузкой или начальными проблемами. Короткая - схема обмотков двигателя может привести к внезапному и значительному увеличению тока, что может повредить изоляции и другим компонентам. Перегрузки возникают, когда двигатель требуется для управления нагрузкой, которая находится за пределами его номинальной емкости, что приводит к чрезмерному потоку тока.
Перенапряжение и добыток
Перенапряжение может привести к нарушению изоляции в моторных обмотках, в то время как сверх напряжения может привести к уменьшению крутящего момента и перегрева. Флуктуации силовой сетки, удары молнии или неправильная регуляция напряжения могут привести к перевозите или условиям недостатков.
Перегрев
Перегрев часто является результатом непрерывной перегрузки, плохой вентиляции или неисправности в системе охлаждения. Высокие температуры могут ухудшить изоляцию моторных обмоток, снизить его продолжительность жизни и увеличить риск отказа.
Потеря синхронизма
Большие синхронные двигатели полагаются на поддержание синхронизма с источником питания. Потеря синхронизма может произойти из -за внезапных изменений в нагрузке, нарушениях энергосистемы или неисправностях в системе возбуждения. Когда двигатель теряет синхронизм, он может нарисовать чрезмерный ток и может даже остановиться.
Проектирование надежной системы защиты
Текущая защита
Текущая защита является одним из самых фундаментальных аспектов системы моторной защиты. Реле перерыва может использоваться для обнаружения чрезмерного потока тока и отключения выключателя с цепи двигателя. Эти реле могут быть установлены на разные уровни в зависимости от номинального тока двигателя и ожидаемых условий эксплуатации. Например, реле с высоким содержанием перегрузки может использоваться для быстрого обнаружения коротких цепей, в то время как реле с низким уровнем перегрузки может защищать от длительных перегрузков.
Защита напряжения
Устройства для защиты напряжения, такие как перевальника и реле с надвигательностью, имеют важное значение для защиты двигателя от аномальных условий напряжения. Эти реле могут контролировать напряжение терминала двигателя и отключить выключатель цепи, если напряжение превышает или падает ниже заданных пределов.
Температурная защита
Тепловые датчики могут быть установлены в обмотке двигателя для контроля температуры. Когда температура достигает критического уровня, система защиты может действовать, например, уменьшение нагрузки или выключение двигателя. Кроме того, должны быть спроектированы и поддерживаются правильная вентиляционная и охлаждающая система для предотвращения перегрева.
Потеря защиты синхронизма
Чтобы обнаружить потерю синхронизма, можно использовать специальные реле. Эти реле контролируют электрические и механические параметры двигателя, такие как коэффициент мощности, скольжение и ток. Когда обнаружена потеря синхронизма, система защиты может предпринять корректирующие действия, такие как корректировка возбуждения или спотыкание двигателя.
Комплексный мониторинг и контроль
В дополнение к отдельным устройствам защиты, комплексная система мониторинга и управления может повысить надежность системы защиты. Эта система может собирать данные с различных датчиков, установленных в двигателе, таких как датчики тока, датчики напряжения, датчики температуры и датчики вибрации. Анализируя эти данные, операторы могут обнаружить ранние признаки потенциальных разломов и принимать профилактические меры.
Системы избыточности и резервного копирования
Чтобы обеспечить наивысший уровень надежности, системы избыточности и резервного копирования должны быть включены в защиту. Например, параллельно может быть установлено несколько реле с перегрузкой, так что, если одна реле не удается, другие все еще могут обеспечить защиту. Резервные расходные материалы также могут использоваться для обеспечения того, чтобы система защиты оставалась в эксплуатации во время отключений электроэнергии.
Регулярное обслуживание и тестирование
Система надежной защиты связана не только с начальной конструкцией, но и о регулярном техническом обслуживании и тестировании. Защитные устройства должны регулярно проверять, откалибровать и протестировать, чтобы обеспечить их надлежащее функционирование. Кроме того, сам двигатель должен поддерживать в соответствии с рекомендациями производителя, включая регулярную очистку, смазку и проверку обмоток и других компонентов.
Заключение
Проектирование надежной системы защиты для большого синхронного двигателя является сложной, но важной задачей. Понимая обычные неисправности, внедряя соответствующие устройства защиты и включая системы избыточности и резервного копирования, мы можем значительно снизить риск отказа двигателя и обеспечить непрерывную и безопасную работу двигателя.
Если вы заинтересованы в наших крупных синхронных двигателях и хотели бы обсудить дизайн системы защиты или совершить покупку, пожалуйста, не стесняйтесь обращаться к нам. Наша команда экспертов готова предоставить вам профессиональную консультацию и поддержку.
Ссылки
- IEEE Стандарт для моторной защиты, IEEE Std C37.96 - 2012.
- Основы электрического оборудования, Стивен Дж. Чепмен.
- Справочник по расчетам электроэнергии, Хади Саадат.
