Обзор двигателя

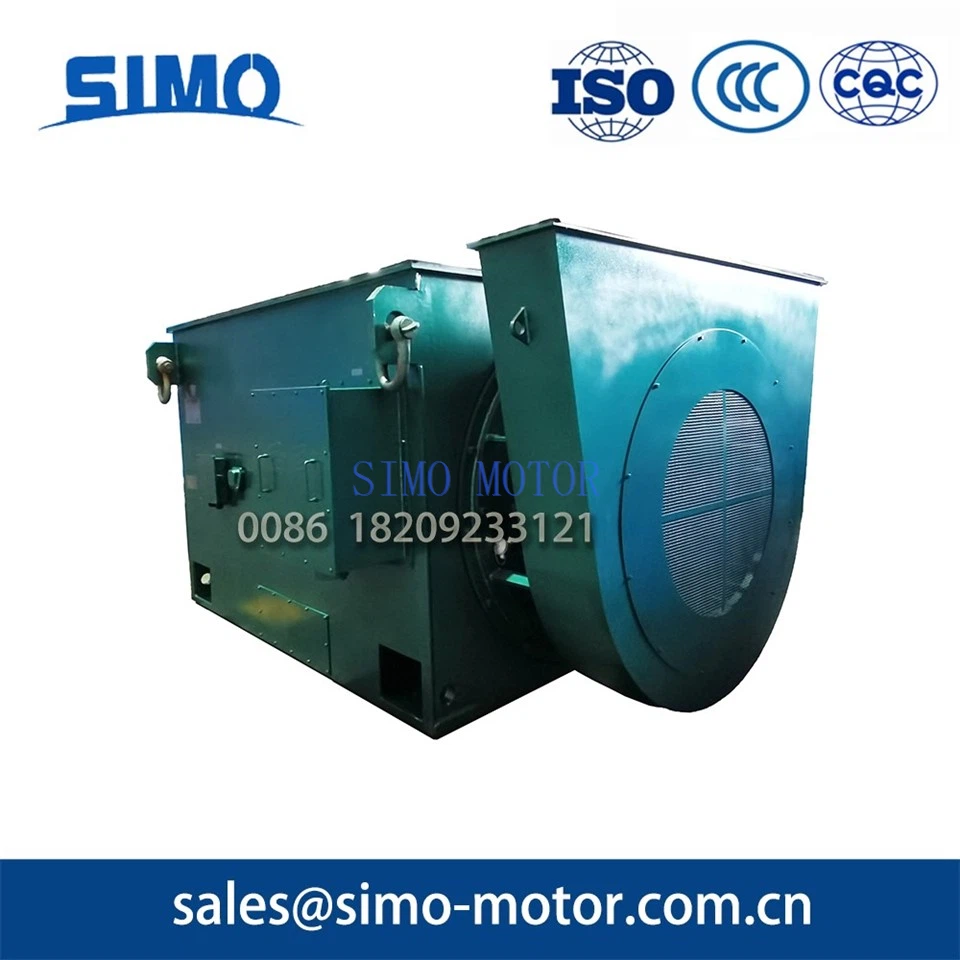

Серия мощностью 1120 кВт с охлаждением IC611 (H500, H560, H630)высоковольтный-двигательпредставляет собой асинхронный двигатель с короткозамкнутым ротором-с классом защиты IP44, IP54 или IP55 (согласно стандарту GB/T1993).
Высоковольтный двигатель Xi'an SIMO IC611-с охлаждением мощностью 1120 кВт отличается высокой эффективностью, энергосбережением, низким уровнем шума, минимальной вибрацией, легкой конструкцией, надежной работой, простотой установки и обслуживания.
Эта серия двигателей подходит для привода различных машин, таких как вентиляторы, компрессоры, водяные насосы, дробилки, станки и другое оборудование. Он также может служить движущей силой для угольных шахт, машиностроения, электростанций и различных промышленных предприятий.
Конструкция и тип монтажа двигателя IMB3, стандартный номинал — непрерывный рабочий цикл (S1). Номинальная частота составляет 50 Гц, а номинальное напряжение составляет 6 кВ или 10 кВ. Другие уровни напряжения или особые требования могут быть настроены по заказу.
| Размер кадра: | 500 560 630 мм |
| Номинальное напряжение: | 6кВ/10кВ (настраиваемый) |
| Номинальная частота: | 50 Гц/60 Гц |
| Скорость: | 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин |
| Диапазон мощности: | 1120кВт |
| Тип крепления: | IMB3 |
| Класс защиты: | IP54/IP55 |
| Метод охлаждения: | IC611 |
| Класс изоляции: | F |
Температура окружающей среды:
Зависит от сезона, но не превышает40 градусов
Минимальная температура окружающего воздуха:-15 градусов
Условия влажности:
Среднемесячная максимальная относительная влажность в самый влажный месяц:90%
Среднемесячная минимальная температура в том же месяце:Меньше или равен 25 градусам
Технические характеристики
Сиань СИМОIC611-охлаждаемыйВысоковольтный асинхронный двигатель серии 1120 кВт (H500, H560, H630)-
Закрытая рамная конструкция:
Двигатель имеет сварную раму из стальных пластин, обеспечивающую легкую конструкцию и высокую жесткость. Защитные крышки и панели доступа предусмотрены с обеих сторон и в верхней части рамы, что упрощает осмотр и обслуживание.
Конструкция статора:
Статор имеет скользящую-внешнюю конструкцию с прессовой-посадкой. В обмотке статора используется низко-изоляция из смолы класса F с надежно закрепленными и связанными концами. Процесс вакуумной пропитки под давлением (VPI) лаком, не содержащим растворитель-, обеспечивает превосходную изоляцию, механическую прочность и влагостойкость.
Варианты подшипников:
В зависимости от мощности и скорости двигателя доступны как подшипники качения, так и подшипники скольжения. Стандартный класс защиты — IP54, который может быть повышен, если требуется более высокая степень защиты двигателя.
Частичные характеристики модели
| Тип | Номинальная мощность (кВт) | Номинальный ток (А) | Скорость (об/мин) | Эффективность (%) | Коэффициент мощности (cosФ) | Макс. крутящий момент/номинальный крутящий момент | Зафиксированный крутящий момент/номинальный крутящий момент | Заблокированный ток/номинальный ток | Дж (двигатель) (кг·м²) | J (Нагрузка) (кг·м²) | Масса (кг) | Время смазки (ч) |
| YKK5603-2 | 1120 | 78 | 2985 | 94.2 | 0.88 | 1.8 | 0.55 | 7 | 32.5 | 53 | 7336 | 500 |
| YKK5601-4 | 1120 | 76.9 | 1490 | 94.5 | 0.89 | 1.8 | 0.7 | 7 | 46.8 | 380 | 6360 | 1000 |
| YKK6301-6 | 1120 | 79.4 | 995 | 94.7 | 0.86 | 1.8 | 0.6 | 6 | 121 | 1120 | 7930 | 2000 |
Профиль компании
СианьСимо МоторCo., Ltd. (ранее Xi'an Simo Motor Factory) является профессиональным производителем электродвигателей для машиностроительной промышленности Китая. Компания производит двигатели большого размера - и среднего -, высокого - и низкого - напряжения, двигатели переменного и постоянного тока, синхронные двигатели, двигатели с высоким КПД - и взрывозащищенные двигатели -. Это поставщик энергосистем, объединяющий проектирование и производство двигателей, механическую обработку и комплексное проектирование автоматизации.
